高架道路・橋梁点検車（ブリッジチェッカー)
橋梁の自在な ベストパフォーマー
軽々と越えて、下へ。さらにベストポジションへ回り込む。あらゆる空 間を作業領域に変えてしまう、 頼もしいブリッジチェッカーです。
オペレータと一体となって、 確実・安全に作業を進めます。
人の思いに的確に応える。人の作業を優しくサポートする。 コンパクトなボディに搭載された、橋梁点検に欠かせない機能とメカニズム。
心地良い操作性とハイレベルの安全性で、 オペレータの思い通りのパフォーマンスを支えます。

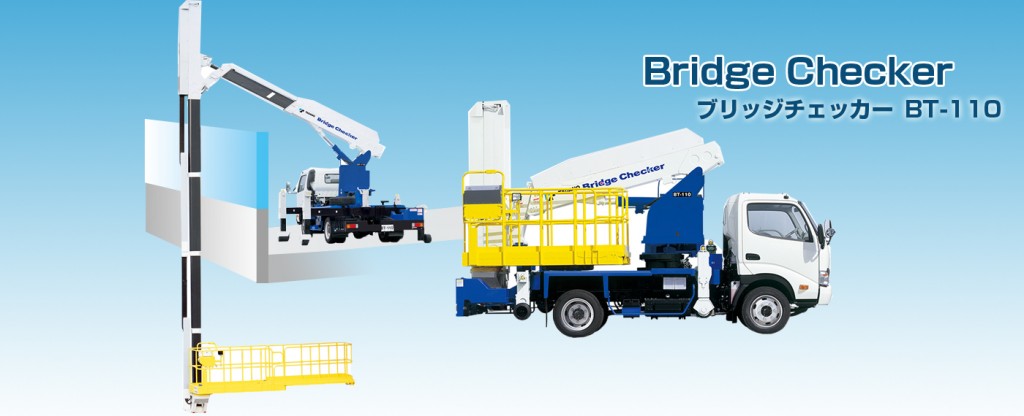

BT-110
| デッキ積載荷重 | 200kg | |
|---|---|---|
| 最大地下深さ | 7.3m | |
| 最大地上高 | 6.8m | |
| 最大作業半径 | 5.6m (デッキ90° 旋回時) | |
| デッキ外寸法 (長さ×幅×手すり高さ) |
縮小時 | 2.52m × 0.91m × 1.0m |
| 伸長時 | 4.45m × 0.88m × 1.0m | |
| ブーム長さ | 3.185m ～ 5.36m | |
| ブーム起伏角度 | -15° ～ 60° | |
| ポスト長さ | 3.265m ～ 11.265m | |
| アウトリガ | フロント | 最大張出幅 : 3.56m (タイヤ中心) 中間２張出幅 : 3.16m (タイヤ中心) 中間１張出幅 : 2.20m (タイヤ中心) |
| リヤ | 最大張出幅 : 3.43m (タイヤ中心) 左1.84m 右1.59m 中間２張出幅 : 3.23m (タイヤ中心) 左1.64m 右1.59m 中間1張出幅 : 2.34m (タイヤ中心) 左1.16m 右1.18m |
|
| アウトリガ最大反力 | 4,600kg | |
| 架装対象車 | 3.5t 車クラス | |

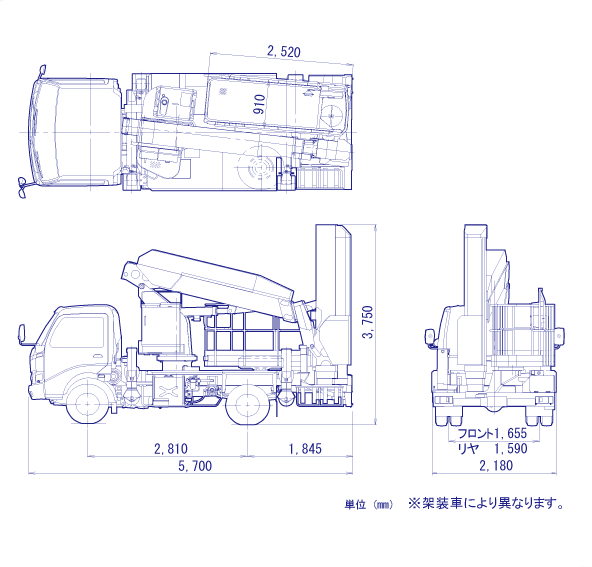

| 外観図 | |
|---|---|
 外観図 |

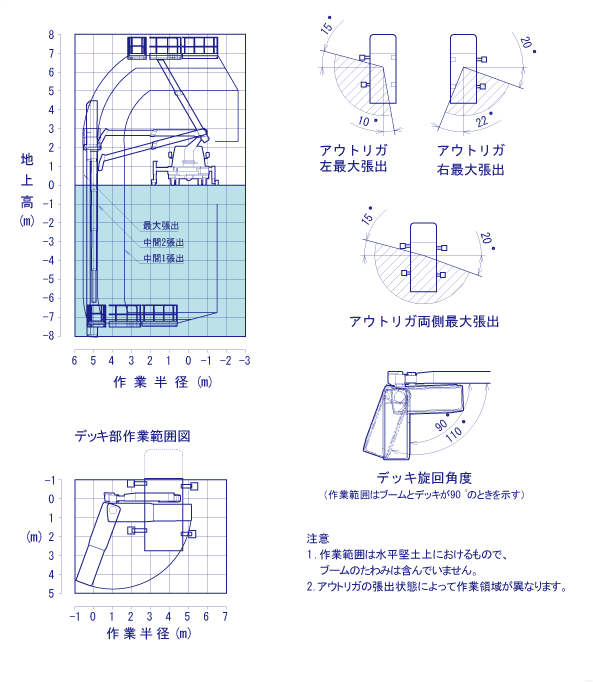

| 作業範囲図 | |
|---|---|
 作業範囲図 |
